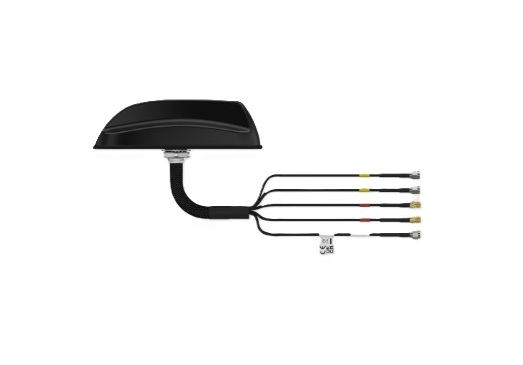

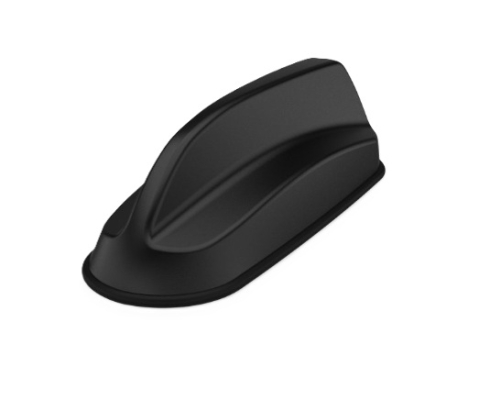

Antena Panorama Antennas model SHK[G]-7-27 posiada kompaktową obudowę typu „płetwa rekina” w stylu OEM, która zawiera antenę 2x2 MiMo działającą w pasmach 5G/4G/3G/2G. Wersja SHKG posiada aktywną antenę dla GPS/GLONASS/Galileo/BeiDou z wbudowanym wzmacniaczem LNA o zysku 30 dB. Dostępne są wersje modelu SHK[G] z antenami 2x2 MiMo lub 3x3 MiMo dla funkcji Wi-Fi 2.4/5.8 GHz.
Cechy Produktu
-
Typ złącza antenowego:
5G/4G: 2x SMA męskie
GPS/GNSS: 1x SMA męskie
WiFi: 2x SMA-RP męskie -
Długość przewodu: 3 m RG174
-
Typ anteny: Dookólna
-
Materiał obudowy: ASA / EPDM / Stop aluminium
-
Polaryzacja: Pionowa
-
Montaż: Na panelu
-
Kolor produktu: Czarny
-
Współczynnik fali stojącej (VSWR): < 2:1
Warunki Eksploatacji
- Zakres temperatur pracy: -40 - 80 °C
Wydajność
- Pasmo częstotliwości:
Element 1; GPS/GNSS: 1562 - 1612 MHz
Element 2 i 3; 5G/4G: 698 - 960 / 1710 - 2170 / 2500 - 3800 MHz
Element 4, 5 i 6; WiFi: 2.4 / 5.8 GHz - Maksymalny zysk anteny dla:
Element 2 i 3: 2 dBi (698 - 960 MHz) / 5 dBi (1710 - 3800 MHz)
Element 4, 5 i 6: 4 dBi (2.4 GHz) / 6 dBi (5.8 GHz) - Zysk dla GPSu: 30 dB
- Impedancja: 50 Ω
Maksymalna moc wejściowa:
- 25 Watów
Wymiary produktu:
- Wysokość: 5 cm
- Długość: 17 cm
- Szerokość: 6 cm
Informacje o Producencie
- Nazwa marki: Panorama Antennas
- Gwarancja: 1 rok/lata
